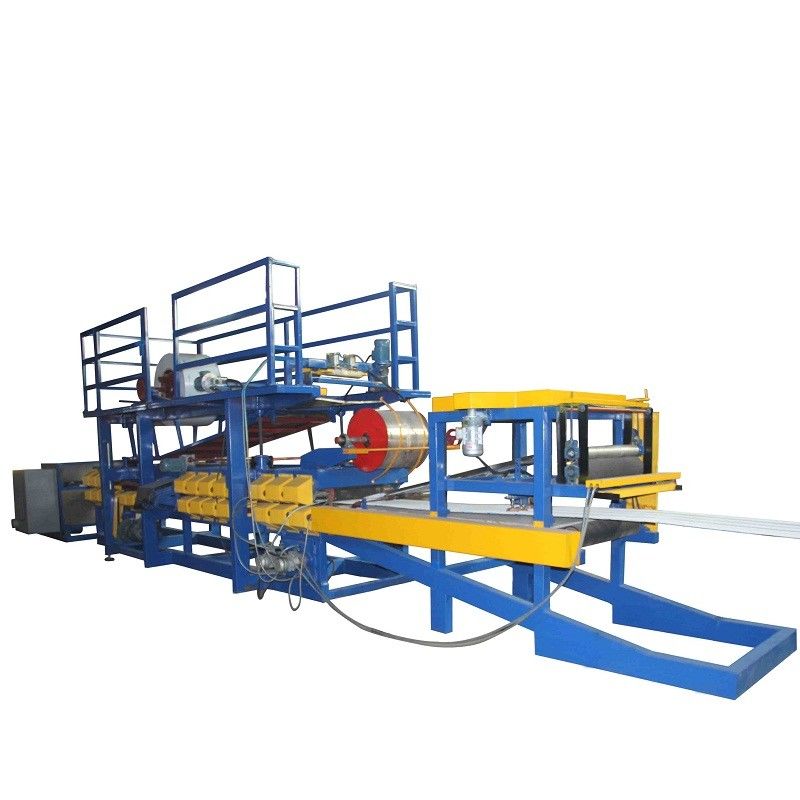

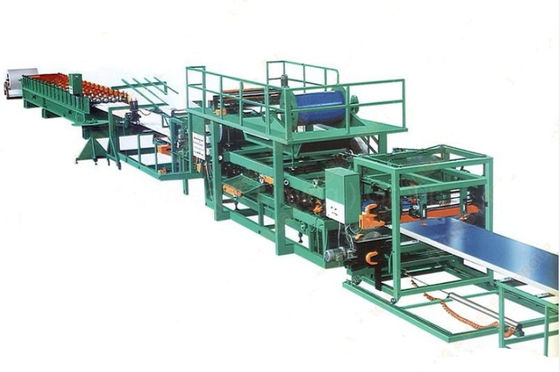

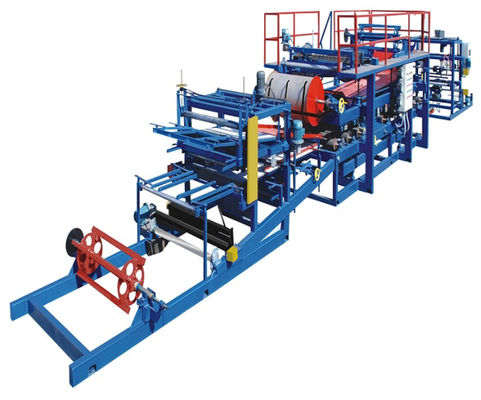

PU ساندویچ پانل رول تشکیل دستگاه رول 28KW خط تولید

رول پانل ساندویچ PU ماشین تشکیل 28KW خط تولید

بخش اول: تزیین کننده

(1) با بارگیری پیچ ، ترمز تسمه قابل تنظیم کل پشتیبانی را در کنار هم قرار می دهد

(2) بار سیم پیچ در محدوده 7 تن

(3) عرض سیم پیچ در عرض 1250 میلی متر

بخش دوم :ماشین تشکیل اصلی

قسمت سوم: جدستگاه کامپوزیت

(1) این دستگاه شامل دنده فشاری ، چسباندن ، گرمایش ، کامپوزیت ، چروک ،

شکاف و هرس

(2) کنترل فرکانس برای دستگاه تشکیل اصلی

(3) ضخامت بالا و پایین را می توان با برق تنظیم کرد

(4) قطر شفت کامپوزیت صفحه: 150 میلی متر ، آهن با چسب به خارج

ضد لغزش ضد سایش

(5) مقدار شفت: 18 قطعه شفت ورق و 6 قطعه شفت تشکیل دهنده.

(6) قاب توسط لوله مربع جوش داده می شود تا ثبات تجهیزات را تضمین کند

و دویدن روان

قسمت چهارم: هسیستم کنترل سخنرانی

(1) با استفاده از کنترل الکتریکی delixi فشار کم (به عنوان درخواست مشتری)

(2) پیکربندی: PLC و فرکانس: تایوان تایدا ، برای ایجاد طول

از مجموعه دقیق تر

(3) صفحه نمایش لمسی 7 اینچی ، و کنترل آن آسان است

(4) ابعاد: 11.5*1.2*2.2M (L*W*H)

(5) وزن: 7T

قسمت پنجم: دستگاه برش

(1) گیره هوا ، سیلندر می تواند قسمت برش را بعد از برش حرکت دهد ،

قسمت برش می تواند با حرکت سیلندر به عقب برگردد

(2) روش برش: اره و تیغه

(3) قدرت: 4 کیلو وات

(4) ابعاد: 3*2*1.5M (L*W*H)

(5) وزن: 1T

قسمت ششم: غرفه تولید

(1) توسط آهن زاویه ای و لوله مربعی جوش داده شده است

(2) ما چهار غلتک حامل برای هر پایه تولید ارائه می دهیم

(3) ابعاد: 3*1.3*0.8M (L*W*H)

(4) مقدار: دو مجموعه

پارامترهای فنی از دستگاه ساخت ساندویچ پانل:

(1) طول قطعات کامپوزیت اصلی: 8 متر

(2) شماره شفت: 41 ریشه

(3) قفسه فشار: لوله مربع جوش داده شده 180*80*6 میلی متر

(4) تجهیزات تغذیه با کمربند انتقال: طول 6.5 متر

(5) صفحه نمایش لمسی رنگی 7 اینچی ، سیستم کنترل Delta PLC ، مقدار Longmu

تجهیزات اندازه گیری از ژاپن

(6) هادی هسته مسی خالص: قدرت میزبان 4 کیلو وات

(7) 2 لامپ کار ، قاب راه راه کنترل برقی با دستورالعمل.

(8) دو کاشی پرس ، 13 گروه بالا و 14 گروه پایین.

(9) دستگاه برش دو ردیف و دستگاه اتصال: هر 1 مجموعه

(10) جعبه آب بندی ثابت

(11) اره دوتایی برای برش

(12) قدرت کلی: 28 کیلو وات
