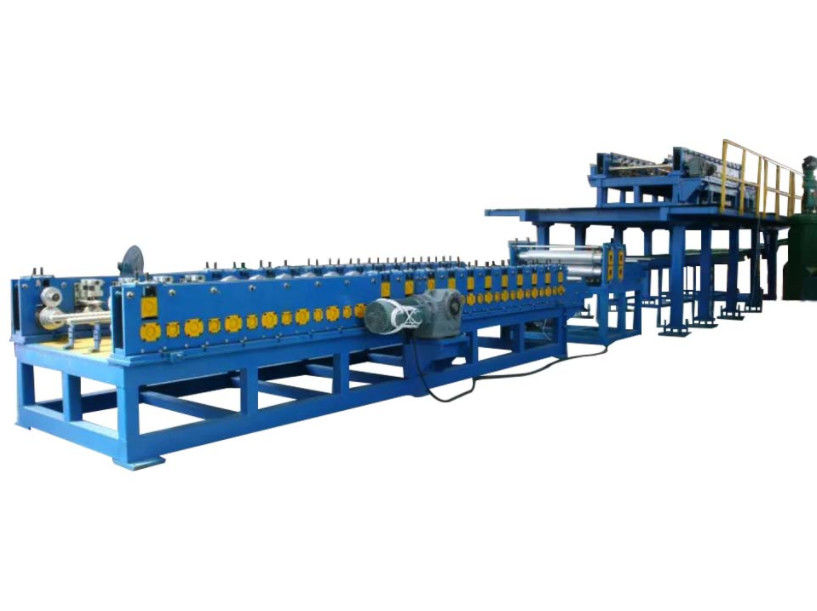

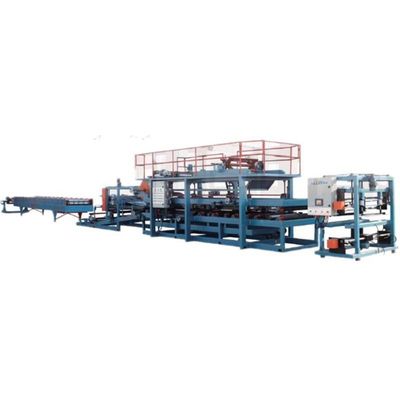

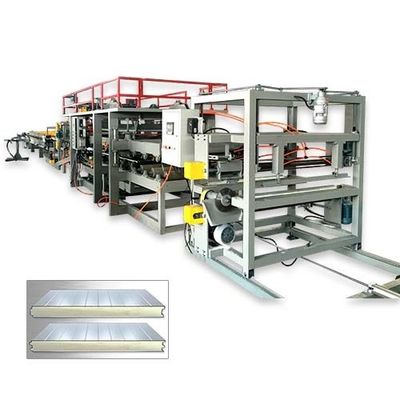

25T ساندویچ پانل رول تشکیل دستگاه 50Hz 300 H قاب فولادی

1. کویل

1.1 با بارگذاری پیچ ، ترمز تسمه قابل تنظیم پشتیبانی کل در کنار هم

1.2 بار سیم پیچ در عرض 7 تن

1.3 عرض سیم پیچ در 1250 میلی متر

دستگاه 2.forming

2.1 این قاب توسط فولاد 300 # H جوش داده شده است

ضخامت 2.2 صفحه میانی: 14 میلی متر

قطر شاخه 2.3: 70 میلی متر

2.4 13 مرحله تشکیل غلتک

مواد غلتکی 2.5: فولاد 45 # با روکش سخت کروم

حمل و نقل 2.6: درایو زنجیرهای کاهش دهنده چرخ پین سیکلوئیدی سیاره

2.7 قدرت موتور: 3 کیلو وات

سکوی تغذیه 2.8: با دستگاه برش بشقاب

ابعاد 2.9: 7.5 * 1.5 * 1.3M (L * W * H) و وزن 3T است

3 دستگاه کامپوزیت

3.1 این دستگاه شامل دنده فشار ، چسب ، گرمایش ، کامپوزیت ، چین دار ، شکاف و هرس است

3.2 کنترل فرکانس برای ماشین تشکیل دهنده اصلی

3.3 ضخامت بالا و پایین را می توان با برق تنظیم کرد

3.4 قطر شافت بشقاب کامپوزیت: 150 میلی متر ، اتو با چسب در خارج برای ضد سایش ضد لغزش

3.5 مقدار شافت: 18 قطعه شافت پلات و 6 قطعه شافت ساز.

3.6 حمل و نقل: شافت درایو و زنجیر با هم

3.7 قدرت موتور: 3 کیلو وات ، کاهنده سیکلوئید سیاره شماره 5

3.8 قاب توسط لوله مربع جوش داده می شود ، برای تضمین ثبات تجهیزات و عملکرد صاف.

4. دستگاه الکتریکی

4.1 استفاده از کنترل الکتریکی delixi فشار کم (به عنوان درخواست مشتری)

پیکربندی 4.2: PLC و فرکانس: تایوان Taida ، برای اینکه طول مجموعه دقیق تر شود

صفحه نمایش لمسی 4.3 7 اینچی و کنترل آن آسان است

ابعاد 4.4: 11.5 * 1.2 * 2.2 میلی متر (L * W * H)

وزن 4.5: 7T

5. دستگاه برش

5.1 برش بدون توقف

5.2 گیره هوا ، سیلندر می تواند قسمت برش را حرکت دهد ، پس از برش ، قسمت برش می تواند با رانندگی سیلندر برگردد.

5.3 روش برش: اره و تیغه

قدرت 5.4: 4 کیلو وات

ابعاد 5.5: 3 * 2 * 1.5 میلی متر (L * W * H)

وزن 5.6: 1T

6. پایه تولید

6.1 توسط آهن زاویه دار و لوله مربع جوش داده شده است

6.2 ما برای هر پایه تولید چهار غلتک حامل ارائه خواهیم داد

ابعاد 6.3: 3 * 1.3 * 0.8M (L * W * H)

مقدار 6.4: دو مجموعه
