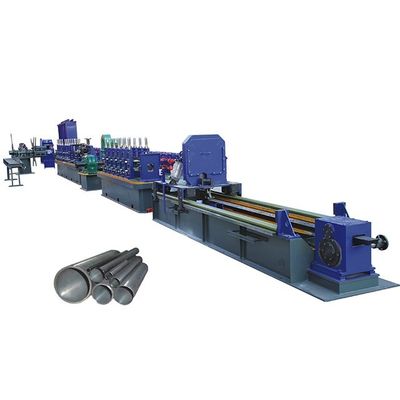

دستگاه رول تشکیل لوله روبشی CE Downspout 50m / min با فرکانس بالا جوش داده شده

CE Downpipe Roll Forming Machine 50m / min با فرکانس بالا جوش داده شده

معرفی م componentلفه:

لغو اتصال

خلاصه: از نوع روتاری برای تغییر کویل به راحتی با ترمز پنوماتیک

مولفه های:

اره پروازی با کنترل کامپیوتر

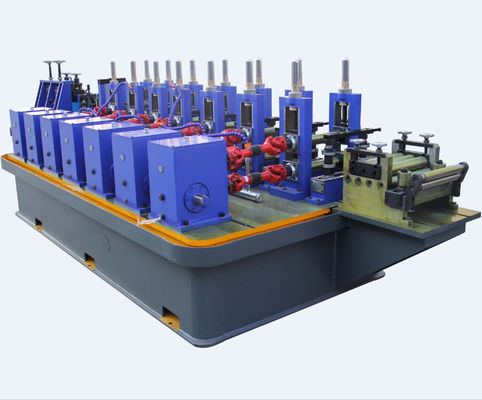

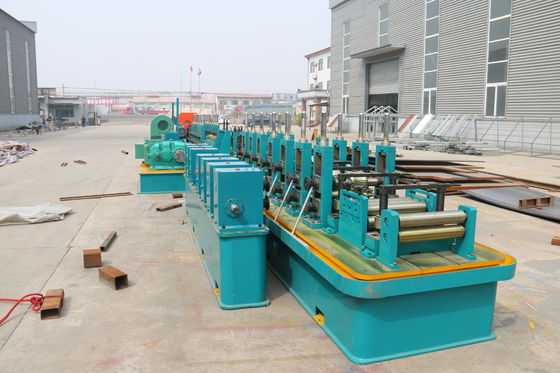

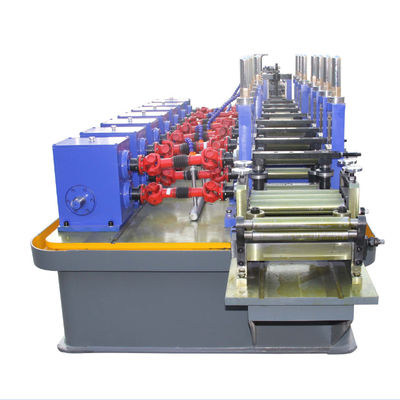

ماشین تشکیل

جریان فرآیند:

Uncoiler دو سر --- برش سیم پیچ و جوشکاری با هم ---- باتری --- تخت --- تشکیل لوله گرد

--- خنک کننده --- شکل گیری لوله مربع ---- اندازه --- برش اره مگس --- جدول تمام شده

درایو اصلی

A ، موتور اصلی Z4-225-11،110KW موتور DC Z4-225-11،110kw

B ، کاهش دهنده سرعت مدل ZLY200 ، نسبت 16: 1 ZLY200 16: 1 است

C ، دستگاه کنترل EURO DC را بکشید

دستگاه جوشکاری باسن

A ، عرض:<400میلی متر

B ، ضخامت ها:3.0میلی متر

باتری

A ، ماده: ساخته شده از آهن زاویه ای و کانال

B ، سرعت تغذیه: بالای 150m / min

C ، ظرفیت جمع آوری:< 2000 کیلوگرم

تنظیم عرض

محدوده: 94-290 میلی متر

غلتک جمع شده

A ، ماده: GCr15

B ، غلطک های تغذیه: 150 میلی متر ، 2 عدد

C ، موتور: 5.5 کیلو وات ، 6 کلاس ، 1 مجموعه

اندازه قطعات

A ، شافت عمودی: 6 مرحله

B ، قطر شافت: 60 میلی متر

C ، ماده شافت: 40 گرم

D ، شاخه افقی: 6 مرحله

E ، قطر شافت: 40 میلی متر

F ، مواد غلطک: Gr12

G ، کاربرد: لوله گرد را کاملاً گرد کنید ، لوله مربعی شکل دهید و مربع را کاملا مربع شکل دهید.

H ، پایه افقی: فولاد جعلی

من ، سر ترک: برای پهن کردن استفاده کنید

J ، سرعت: 30-90 متر در دقیقه.

K ، قالب های دو مجموعه ای: یکی برای 15 * 15 میلی متر ، دیگری برای 45 * 45 میلی متر است.

4.10 جدول تمام شود

جدول ریل خودکار از نوع ریل

4.11 فرکانس بالا

A ، مدل: GP150-0.4

B ، قدرت ورودی: 3P ، 380V ، 50HZ

C ، قدرت خروجی: 150 کیلو وات

D ، حالت کنترل توان خروجی: توسط ریزپردازنده تنظیم می شود

E ، فرکانس خروجی: 350-420KHZ
