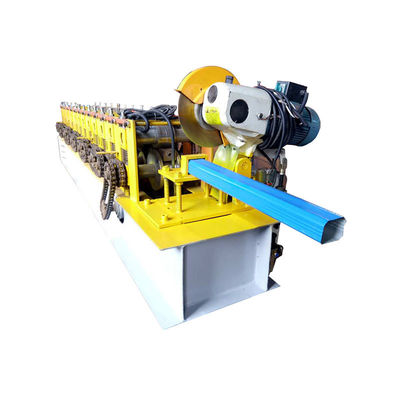

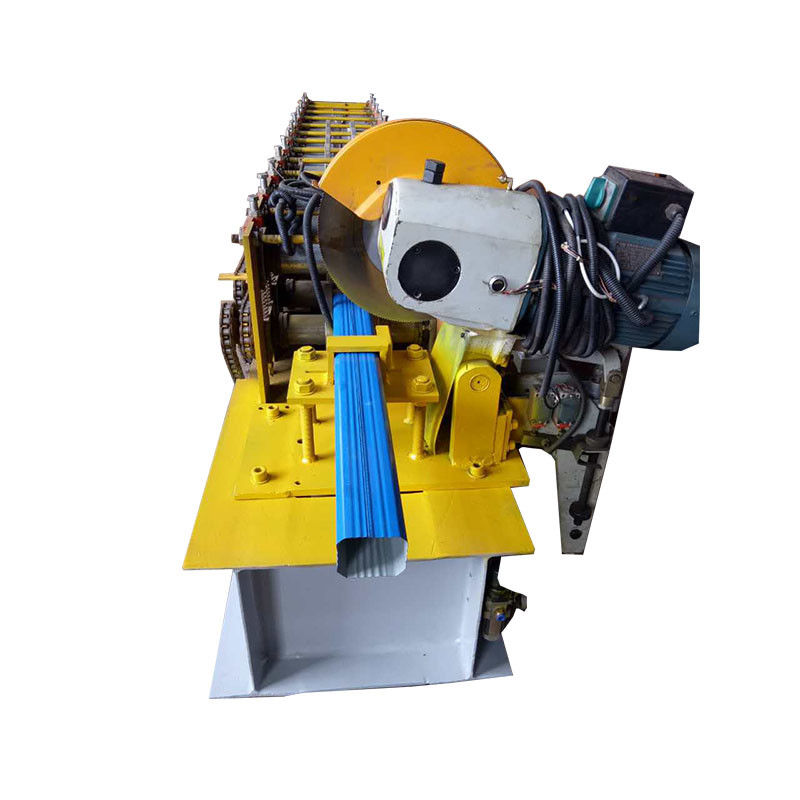

رول تشکیل لوله رول لوله آب 380 ولت 12 متر در دقیقه

رول تشکیل لوله رول لوله آب 380 ولت 12 متر در دقیقه

1. نمودار جریان فرآیند:

دکولینگ - تغذیه فعال --- تشکیل --- اندازه گیری طول --- برش --- محصولی که بایستد

2. تجهیزات اصلی:

دکویلر ، دستگاه تشکیل دهنده اصلی ، برش هیدرولیک ، سیستم الکتریکی (PLC) ، سیستم هیدرولیک ، پایه محصول.

3. پارامترهای فنی

1) مشخصات

ضخامت: 0.3-0.8 میلی متر

2) دکولر محکم داخلی

A. قطر داخلی سیم پیچ: 450 میلی متر - 700 میلی متر

B. حداکثر عرض سیم پیچ: 1250 میلی متر

C. حداکثر وزن بارگیری: 5000 کیلوگرم

3) دستگاه اصلی تشکیل

A. مواد شفت: 45 # فولاد ، قطر بیرونی فولاد 85 میلی متر

قدرت اصلی موتور: 5.5 کیلو وات

C. سرعت تشکیل: 8-10 متر در دقیقه

D. ولتاژ: 380 ولت ، 50 هرتز

ایستگاه غلتکی: 15

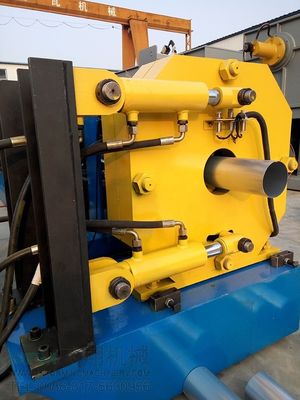

4) سیستم برش

A. برش هیدرولیک

ب. تیغه و مواد قالب: فولاد Cr12 با خنک شدن تحت درمان 60-62 درجه

C. سیستم برش درایو هیدرولیک پیشرفته ، پس از برش اتوماتیک پس از تشکیل

5) سیستم کنترل

A. PLC: تایدا شکل تایوان

B. رمزگذار: از کره جنوبی

6) سیستم هیدرولیک

A. سیستم هیدرولیک پیشرفته از تایوان

ب قدرت: 3 کیلو وات

4. قطعات یدکی

1) قطعات آسیب دیده آسان: مخروطی 2 عدد ، فیوز پیوند 4 عدد

2) تشک لاستیکی 1 عدد ؛

3) آچار پیچ و مهره 1 عدد
