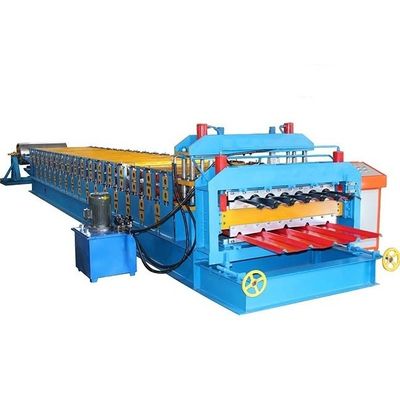

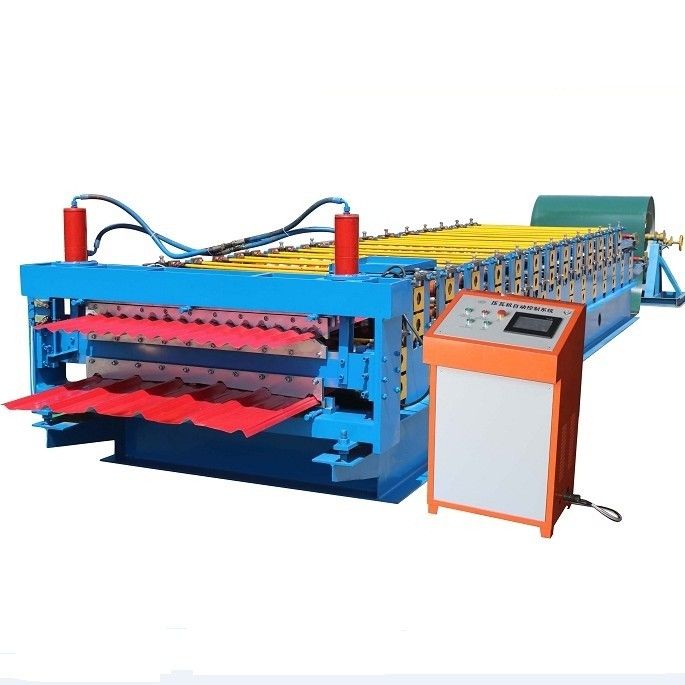

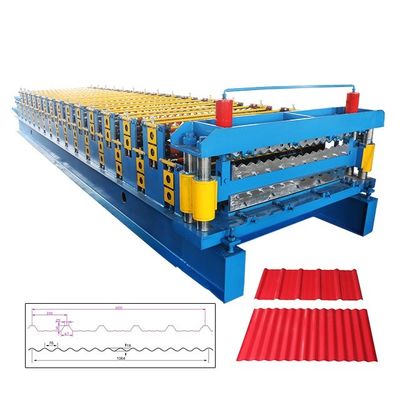

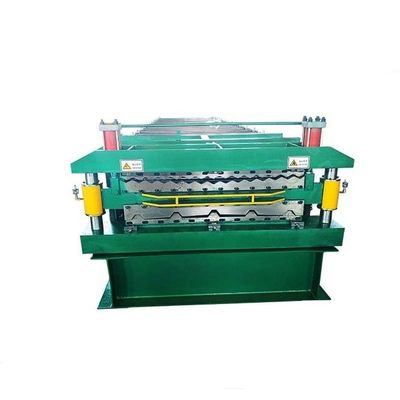

دستگاه رول تشکیل فولاد رنگی
1. جریان پردازش دستگاه رول دو لایه:
دکوئلر دستی → تغذیه مواد در دستگاه → دستگاه رول ساز → اندازه گیری طول
cutting برش هیدرولیکFinished محصولات
2. این تجهیزات شامل موارد زیر است:
| ماشین اصلی تشکیل |
1 مجموعه |
| برش هیدرولیک |
1 مجموعه |
| سیستم کنترل برق |
1 مجموعه |
| سیستم هیدرولیک |
1 مجموعه |
| جدول عادی |
3 رایانه شخصی 1 متر * 1 متر |
| دکوراسیون دستی |
1 مجموعه حداکثر بارگذاری 5 تن |
3. مشخصات فنی و جزئیات دستگاه رول دو لایه
(1) دکویلر دستی
عدم قدرتدکوراسیون دستی؛حداکثرظرفیت: 5000 کیلوگرم
مناسب برای قطر داخلی سیم پیچ: 508 میلی متر ، حداکثر قطر بیرونی سیم پیچ: 1000 میلی متر
قدرت دستی سطح داخلی سیم پیچ را گسترش می دهد.
(2) دستگاه تشکیل دهنده اصلی
آ.تعداد مراحل تشکیل: 16 مرحله به نمایه بستگی دارد
بمواد شفت: 45 # سخت شدن و خنک کردن فولاد.
قطر بیرونی 85 میلی متر ، کل جامد
شافت های متولد شده
جغلطک: مواد از جنس فولاد جعلی No.45 با درجه حرارت کنترل شده دیجیتال هستند.
غلتک ها با کروم سخت با ضخامت 0.05 میلی متر بر روی سطح آبکاری می شوند
توسط ابزار دقیق ماشین ماشینکاری می شود.به طوری که عمر طولانی غلتک ها را تضمین می کند.
دقدرت اصلی موتور: 4 کیلووات با کاهش سرعت دنده سیاره ای چرخشی
(3) دستگاه برش
آ.تصویب برش ، توقف برش
بمواد تیغه برش Cr12 با درمان خاموش است.
جبرای استحکام خوب قاب جوش داده شده را تصویب می کند.
دقاب برش برای جلوگیری از تغییر شکل محصول نهایی ، عملیات حرارتی بوده است.طول برش
تحمل mm 2 میلی متر
هقدرت برش توسط ایستگاه هیدرولیک تأمین می شود.
fمحصول نهایی را می توان بر اساس طول تنظیم شده در کنترل کننده PLC برش داد و طول آن نیز برابر است
بطور خودکار با رمزگذار اندازه گیری می شود.وقتی محصول نهایی به طول تعیین شده رسید ،
دستگاه برای برش متوقف خواهد شد محصول به صورت خودکاراین عمل را تمام کنید ، دستگاه اجرا می شود
دوباره به طور مداوم
(4) ایستگاه هیدرولیک:
آ.این برق را برای برش هیدرولیکی تأمین می کند.
بتمام لوازم جانبی هیدرولیکی همه از محصولات با نام تجاری معروف چینی استفاده می کنند.
جقدرت موتور هیدرولیک: 3 کیلو وات
(5) سیستم کنترل PLC:
الف. این سیستم از Delta PLC برای کنترل همه اقدامات کار استفاده می کند.مقدار تولید و
هر یک طول قطعه به طور خودکار اندازه گیری می شود.کنترل رول راحت است
ماشین تشکیل
ب مبدل دلتا تکنولوژی سرعت را تنظیم می کند ، تولید اتوماتیک را تحقق می بخشد.
ج صفحه نمایش ورودی است و داده های کار را لغو می کند.
دسیستم رابط دوستانه انسان و ماشین را می توان دسته هایی از قطعه کار ، طول ، مقدار و غیره تنظیم کرد.
هتعداد رمزگذار ، دارای عملکرد شمارش و اندازه گیری طول.
fولتاژ برق مناسب: 380V / 50HZ / 3Phase (با توجه به نیاز خریدار می توان طراحی کرد)
(6) رک محصول (بدون منبع تغذیه):
آ.از آنها برای قرار دادن محصول نهایی هنگام بیرون آمدن محصول از دستگاه برش استفاده می شود.
بدو قطعه ، طول هر قطعه 1 متر ، طول کل 3 متر است.
جمحصول نهایی را جمع آوری کنید و محصولات نهایی راحت هستند که توسط کارگران جمع می شوند.
