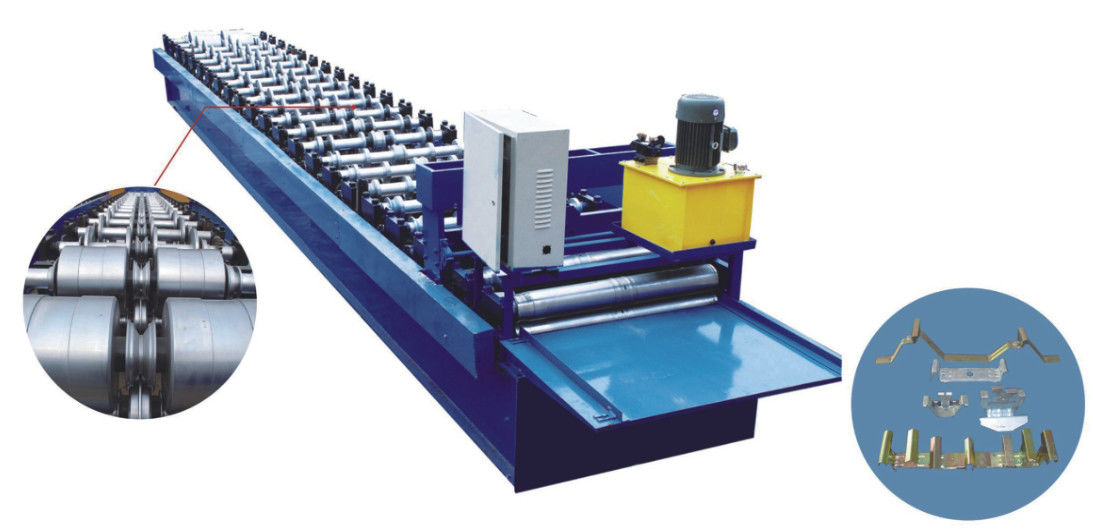

JCH Color Steel Roll Forming Machine 5.5KW H شکل فولاد جوشکاری

JCH فولاد رنگی رول تشکیل دستگاه H شکل فولاد جوشکاری

1. نمودار جریان تولید:

un coiler --- تغذیه --- تراز کردن --- تشکیل رول --- برش به طول --- محصول نهایی

2. نقاشی نمای کاشی 470 JCH

3. مشخصات دستگاه رول تشکیل

مولفه های:

(1) مواد قاب: 36 # "H" جوشکاری فولادی شکل

(2) ضخامت صفحه میانی: 14 میلی متر
(3) مرحله غلتک: 17 مرحله
(4) قطر شافت (شافت جامد): 70 میلی متر
(5) ماده شافت (شافت جامد): (درجه بالا) 45 # درمان فولاد ، خنک کننده و خوی
(6) مواد غلتکی: فولاد سازه ای کربنی
(7) درمان غلتک: درمان خنثی و معتدل ، پوشش داده شده با کروم سخت 0.05-0.07mm
(8) نوع درایو دستگاه رول تشکیل: رانندگی با زنجیر
(9) زنجیره ای: 25.4 میلی متر (درجه بالا)
(10) تحمل: 6210 (درجه بالا)
(11) گیرنده: 5 # کاهنده سیکلوئید (درجه بالا)
(12) قدرت موتور اصلی: 5.5KW
(13) ولتاژ: 380 ولت / 50 هرتز / 3 فاز
(14) توان مبدل فرکانس: 5.5 کیلو وات
(15) سرعت خط: حدود 8 متر در دقیقه
(16) پمپ روغن ایستگاه هیدرولیک: پمپ روغن دنده (درجه بالا)
(17) برش هیدرولیک: برش کنترل شده توسط PLC
(18) دقت برش: +/- 2 میلی متر
(19) مواد تیغ های تیغ: Cr12 ، خنک کننده 58-62 درجه.
(20) اندازه ظاهر دستگاه اصلی سازنده: 7.3 متر

(21) سیستم کنترل الکتریکی: کل ماشین با PLC کنترل می شود
(22) PLC: DELTA (تایوان)

توسط فروشندگان بازرسی می شود

پس از اتمام ساخت و مونتاژ تجهیزات ، ما آزمایش خواهیم کرد

ماشین آلات و راه اندازی در کارگاه.
