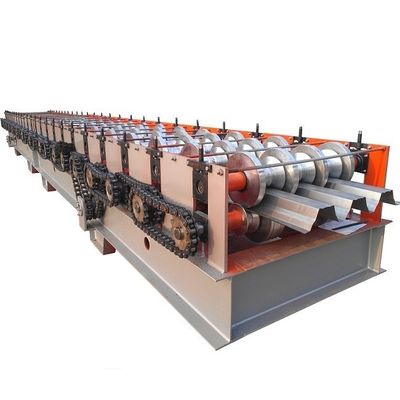

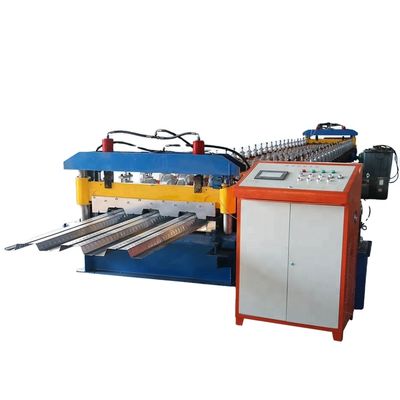

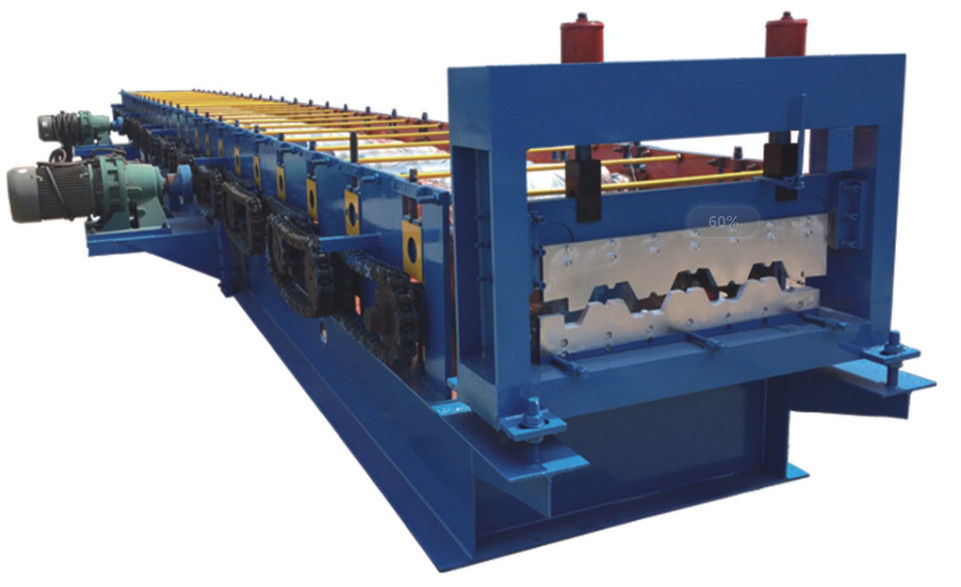

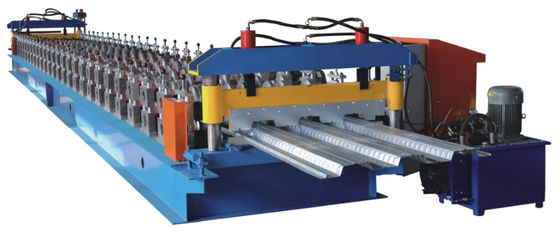

ISO ماشین آلات تشکیل ورق فلز 5m / min برای کف طبقه
معرفی تجهیزات
| 1 |
مواد مناسب
|
ورق فولادی رنگی یا ورق گالوانیزه |
| 2 |
ضخامت ماده اولیه |
0.8-1.2 میلی متر |
| 3 |
ظرفیت بارگیری uncoiler |
5000 کیلوگرم (قابل افزایش به 10 تن) |
| 4 |
سرعت کار |
12-15 متر در دقیقه |
| 5 |
ولتاژ |
380 ولت ، 3 فاز ، 50 هرتز یا طبق نیاز مشتری |
| 6 |
نیروی مورد نیاز |
قدرت موتور اصلی: 18.5 کیلو وات (به طراحی نهایی بستگی دارد)
قدرت ایستگاه هیدرولیک: 5.5 کیلو وات (به طراحی نهایی بستگی دارد)
|
| 7 |
سیستم کنترل |
میتسوبیشی PLC و مبدل |
| 8 |
اندازه دستگاه |
حدود 28 متر * 1.5 متر * 1.6 متر (بستگی به طراحی نهایی دارد) |
مشخصات فنی
دکولر داخلی تنگ دستی
آ.قطر داخلی سیم پیچ 450 میلی متر - 550 میلی متر
بحداکثر عرض cروغنگرم 1200 میلی متر
جحداکثر وزن 5000 کیلوگرم بارگیری
دستگاه تشکیل دهنده اصلی
آ.تعداد مراحل تشکیل به دستگاه بستگی دارد
بمواد شافت 45 # فولاد.قطر بیرونی 90 میلی متر
قدرت موتور اصلی 3 کیلو وات
دسرعت تشکیل: 8-10 در دقیقه
برش هیدرولیک
آ.مواد تیغه: فولاد قالب Cr12 درمان خاموش 60-62
بسیستم برش: پس از تشکیل برش اتوماتیک ، درایو هیدرولیک پیشرفته را اتخاذ کنید ،
بدون تحریف ، بدون اتلاف ، ضریب ایمنی بالا. (قطع موتور اصلی)
سیستم کنترل الکتریکی
آ.مارک نمایش: Taida
برایانه اصلی (PLC): Tai Da DVP14
سیستم هیدرولیک
آ.استفاده از سیستم هیدرولیک پیشرفته تای وان
بقدرت: 3 کیلو وات
تجهیزات ، بسته بندی
آ.پوشش راهنمای عمومی بین المللی سایه را اتخاذ می کند
ب بسته: بسته ساده ضد آب
قطعات یدکی تجهیزات
آ.عنصر آسیب رسان آسان: کانکس کنتاکتور: 2 واحد ، فیوز: 4 مجموعه
بکوسن آب بندی هیدرولیکی: 1 ست
جکلید پیچ: 1 ست
یادداشت برای استفاده و نگهداری
1) قبل از استفاده ، باید ثابت کنید که آیا تمام اتصالات ، چه پیچ و مهره دارند
و مهره ها کاملاً نصب می شوند. هنگام راه اندازی دستگاه ، باید در آنجا اطمینان حاصل کنید
به اندازه کافی روغن روانکاری دارند.
2) هنگام شروع به کار دستگاه ، دستگاه باید بیکار باشد ، سپس
مانند صدا ، لرزش و اینکه پنجره روغن کار می کند ، آن را به دقت بررسی کنید
هموار ، آیا هر بخش حرکت هماهنگی.
3) هنگام نصب قالب باید برق را قطع کنید ، تسمه موتور را حرکت دهید و
چرخ دنده بزرگ را با دست بگیرید ، میز کار را بچرخانید و مطمئن شوید که اسلاید را به بالاترین نقطه برسانید.
محصولات نهایی
